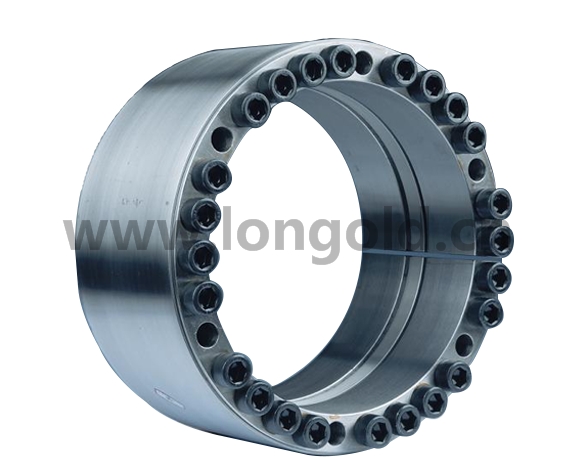

B型脹緊套II

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

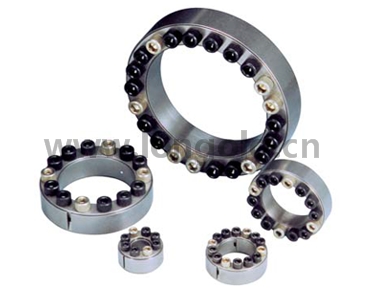

脹緊聯結套簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 適用軸直徑：φ19-φ100（mm），額定傳遞扭矩：0.24-2000 KN.M

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

◎ B系列脹緊套為常用型，可以方便地安裝和用于直徑為1000mm超大軸上。

◎ 可選用碳鋼或不銹鋼材料。

型號表示

（1）脹緊套

（2）內孔：220mm

（3）外徑：285mm

（4）B系列

規格型號	基本尺寸 mm			聯接螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L2	L	L1	聯接螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL220x285B	50	56	72	M16x26	620	68.00	150	115	295	11.22
LD CL240x305B	50	56	72	M16x30	715	85.50	160	125	295	12.20
LD CL250x315B	50	56	72	M16x32	768	96.00	162	125	295	12.70
LD CL260x325B	50	56	72	M16x34	800	104.00	165	130	295	13.20
LD CL280x355B	60	66	84	M18x32	915	128.00	145	115	405	19.20
LD CL300x375B	60	66	84	M18x36	1020	153.00	150	120	405	20.50
LD CL320x405B	72	78	98	M20x36	1310	210.00	150	120	580	29.60
LD CL340x425B	72	78	98	M20x36	1310	224.00	145	115	580	31.10
LD CL360x455B	84	90	112	M22x36	1630	294.00	145	115	780	42.20
LD CL380x475B	84	90	112	M22x36	1620	308.00	135	110	780	44.00
LD CL400x495B	84	90	112	M22x36	1610	322.00	130	105	780	46.00
LD CL420x515B	84	90	112	M22x40	1780	374.00	135	110	780	50.00
LD CL450x555B	96	102	126	M24x40	2050	461.25	124	100	1000	65.00
LD CL480x585B	96	102	126	M24x42	2160	518.40	124	100	1000	71.00
LD CL500x605B	96	102	126	M24x44	2240	560.00	123	100	1000	72.60
LD CL530x640B	96	102	126	M24x45	2330	617.00	121	110	1000	83.60
LD CL560x670B	96	102	126	M24x48	2440	680.00	120	110	1000	85.00
LD CL600x710B	96	102	126	M24x50	2580	775.00	118	100	1000	91.00
LD CL630x740B	96	102	126	M24x52	2680	844.00	117	105	1000	94.00
LD CL670x780B	96	102	126	M24x56	2820	944.00	116	100	1000	101.00
LD CL710x820B	96	102	126	M24x60	2970	1054.00	115	100	1000	106.00
LD CL750x860B	96	102	126	M24x62	3130	1173.00	115	100	1000	112.00
LD CL800x910B	96	102	126	M24x66	3260	1300.00	112	100	1000	118.00
LD CL850x960B	96	102	126	M24x70	3500	1487.00	113	100	1000	125.00
LD CL900x1010B	96	102	126	M24x75	3680	1650.00	112	100	1000	132.00
LD CL950x1060B	96	102	126	M24x80	3870	1838.00	112	100	1000	139.00
LD CL1000x1110B	96	102	126	M24x82	4000	2000.00	110	100	1000	146.00
