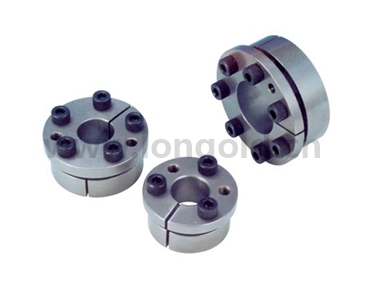

FA2型脹緊套I

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：18mm

（3）外徑：47mm

（4）FA2系列

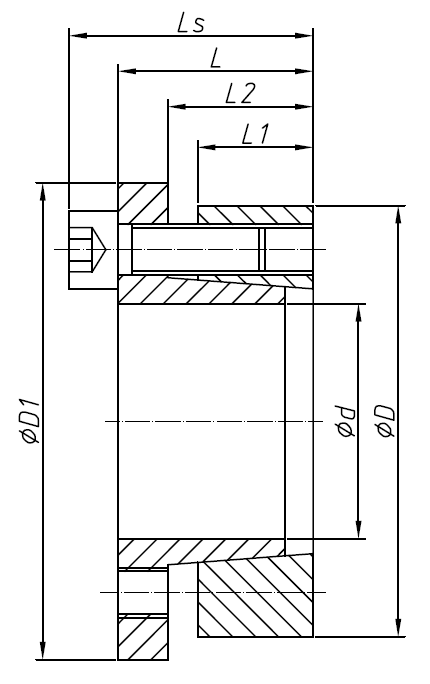

規格型號	基本尺寸 mm					螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L1	L2	L	Ls	D1	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL18x47FA2	17	22	28	34	56	M6x5	28	0.25	241	95	17	0.26
LD CL19x47FA2	17	22	28	34	56	M6x5	28	0.26	229	95	17	0.27
LD CL20x47FA2	17	22	28	34	56	M6x5	28	0.28	220	95	17	0.27
LD CL22x47FA2	17	22	28	34	56	M6x5	28	0.30	200	95	17	0.28
LD CL24x50FA2	17	22	28	34	59	M6x5	28	0.33	180	90	17	0.29
LD CL25x50FA2	17	22	28	34	59	M6x6	34	0.42	210	105	17	0.29
LD CL28x55FA2	17	22	28	34	64	M6x6	34	0.47	190	95	17	0.35
LD CL30x55FA2	17	22	28	34	64	M6x6	34	0.50	175	95	17	0.40
LD CL32x60FA2	17	22	28	34	69	M6x8	45	0.72	220	115	17	0.44
LD CL35x60FA2	17	22	28	34	69	M6x8	45	0.79	200	115	17	0.48
LD CL38x65FA2	17	22	28	34	74	M6x8	45	0.85	185	105	17	0.48
LD CL40x65FA2	17	22	28	34	74	M6x8	45	0.90	175	105	17	0.55
LD CL42x75FA2	20	25	33	41	84	M8x7	73	1.49	225	125	41	0.76
LD CL45x75FA2	20	25	33	41	84	M8x7	73	1.60	215	125	41	0.80
LD CL48x80FA2	20	25	33	41	89	M8x7	73	1.71	200	120	41	0.81
LD CL50x80FA2	20	25	33	41	89	M8x7	73	1.79	195	120	41	0.87
LD CL55x85FA2	20	25	33	41	94	M8x8	83	2.10	200	130	41	0.96
LD CL60x90FA2	20	25	33	41	99	M8x8	83	2.32	185	125	41	1.00
LD CL63x95FA2	20	25	33	41	104	M8x9	94	2.51	188	130	41	1.06
LD CL65x95FA2	20	25	33	41	104	M8x9	94	2.98	190	130	41	1.70
LD CL70x110FA2	24	30	40	50	119	M10x8	133	4.63	210	135	83	1.79
LD CL75x115FA2	24	30	40	50	124	M10x8	133	5.00	195	125	83	1.95
LD CL80x120FA2	24	30	40	50	129	M10x8	133	5.30	185	125	83	1.98
LD CL85x125FA2	24	30	40	50	134	M10x9	148	6.30	195	135	83	2.20
LD CL90x130FA2	24	30	40	50	139	M10x9	148	6.75	185	130	83	2.28
LD CL95x135FA2	24	30	40	50	144	M10x10	166	7.90	195	135	83	3.20
LD CL100x145FA2	26	32	44	56	154	M12x8	194	9.70	200	140	145	3.40
LD CL110x155FA2	26	32	44	56	164	M12x8	194	10.60	180	130	145	3.65
LD CL120x165FA2	26	32	44	56	174	M12x9	216	13.00	185	135	145	5.25
LD CL130x180FA2	34	40	54	68	189	M12x12	290	18.90	175	125	145	5.63
