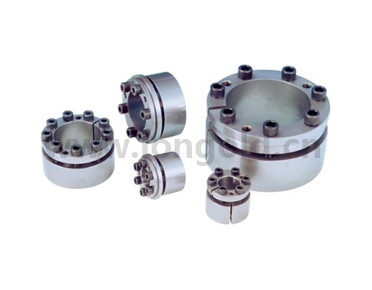

FB1型脹緊套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：19mm

（3）外徑：47mm

（4）FB1系列

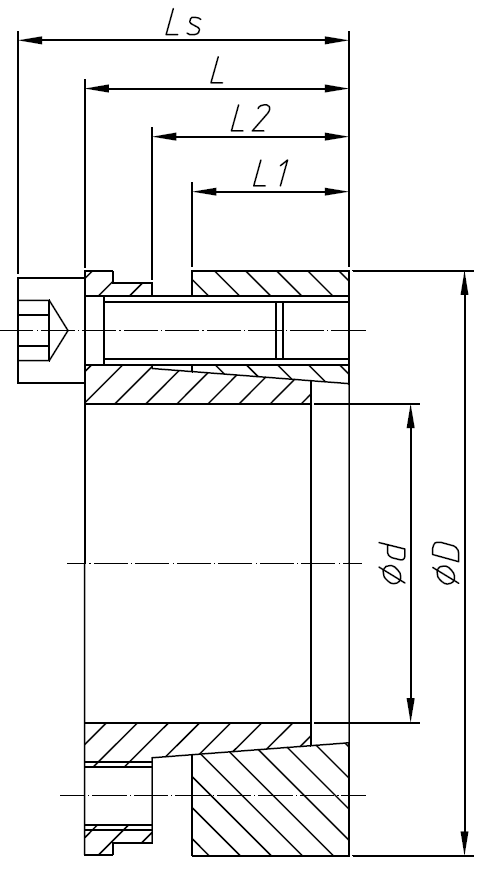

規格型號	基本尺寸 mm				螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L1	L2	L	Ls	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL19x47FB1	26	30	39	45	M6x6	54	0.54	260	105	17	0.35
LD CL20x47FB1	26	30	39	45	M6x6	54	0.55	250	105	17	0.36
LD CL22x47FB1	26	30	39	45	M6x6	54	0.60	230	105	17	0.44
LD CL24x50FB1	26	30	39	45	M6x6	54	0.65	210	100	17	0.47
LD CL25x50FB1	26	30	39	45	M6x6	54	0.68	200	100	17	0.48
LD CL28x55FB1	26	30	39	45	M6x6	54	0.78	180	95	17	0.55
LD CL30x55FB1	26	30	39	45	M6x6	54	0.82	170	95	17	0.76
LD CL32x60FB1	26	30	39	45	M6x9	82	1.31	246	131	17	0.79
LD CL35x60FB1	26	30	39	45	M6x9	82	1.44	225	131	17	0.81
LD CL38x65FB1	26	30	39	45	M6x9	82	1.56	207	121	17	0.87
LD CL40x65FB1	26	30	39	45	M6x9	82	1.64	197	121	17	0.94
LD CL42x75FB1	30	35	47	55	M8x6	99	2.08	215	120	41	1.02
LD CL45x75FB1	30	35	47	55	M8x6	99	2.23	200	120	41	1.06
LD CL48x80FB1	30	35	47	55	M8x6	99	2.33	215	115	41	1.70
LD CL50x80FB1	30	35	47	55	M8x6	99	2.43	201	115	41	1.79
LD CL55x85FB1	30	35	47	55	M8x9	152	4.18	244	160	41	1.89
LD CL60x90FB1	30	35	47	55	M8x9	152	4.56	225	152	41	1.98
LD CL65x95FB1	30	35	47	55	M8x9	152	4.94	210	145	41	2.15
LD CL70x110FB1	40	46	67	77	M10x7	186	6.50	214	136	83	2.24
LD CL75x115FB1	40	46	67	77	M10x7	186	7.00	200	130	83	3.07
LD CL80x120FB1	40	46	67	77	M10x7	186	7.40	187	125	83	3.35
LD CL85x125FB1	40	46	67	77	M10x8	213	9.00	200	140	83	3.59
LD CL90x130FB1	40	46	67	77	M10x8	213	9.60	188	134	83	5.04
LD CL95x135FB1	40	46	67	77	M10x10	267	12.60	197	139	83	5.38
LD CL100x145FB1	46	52	77	89	M12x7	270	13.30	174	117	145	5.81
LD CL110x155FB1	46	52	77	89	M12x7	270	14.70	158	109	145	6.67
LD CL120x165FB1	46	52	77	89	M12x8	309	18.40	182	130	145	7.61
LD CL130x180FB1	46	52	77	89	M12x10	388	25.10	193	134	145	8.05
LD CL140x190FB1	51	59	88	102	M14x11	485	36.20	203	152	230	8.90
LD CL150x200FB1	51	59	88	102	M14x12	551	41.30	216	162	230	9.58
LD CL160x210FB1	51	59	88	102	M14x13	651	50.50	213	165	230	10.70
LD CL170x225FB1	51	59	88	102	M14x14	643	54.60	223	168	230	11.70
LD CL180x235FB1	51	59	88	102	M14x14	643	57.80	210	161	230	13.50
LD CL190x250FB1	51	59	88	102	M14x15	689	65.40	214	162	230	15.40
LD CL200x260FB1	51	59	88	102	M14x15	689	68.80	203	156	230	17.90
LD CL220x285FB1	64	72	106	122	M16x12	948	88.10	210	165	355	20.30
