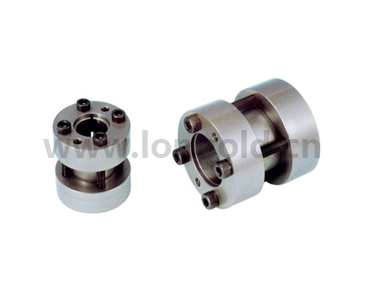

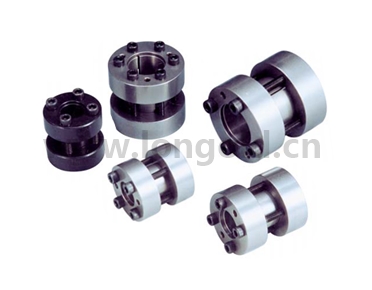

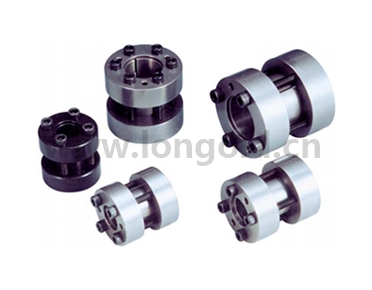

SK系列脹套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

SK系列脹緊套簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ SK脹套（動力鎖）結構是建立在SD脹套（動力鎖）基礎上。它們適于接合長軸和轂以及可傳輸更大的轉矩。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 工作原理：緊固印跡的壓力下，二緊固環與內錐形面壓與外錐面內圈這將使它收縮收緊轂和軸的壓力和摩擦力幫助關節軸和輪轂在一起。

SK類型是由一個內圈，兩個預緊環錐表面和相應螺栓。結構簡單，配有相應的印跡，使用非常簡單。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：15mm

（3）外徑：45mm

（4）SK系列

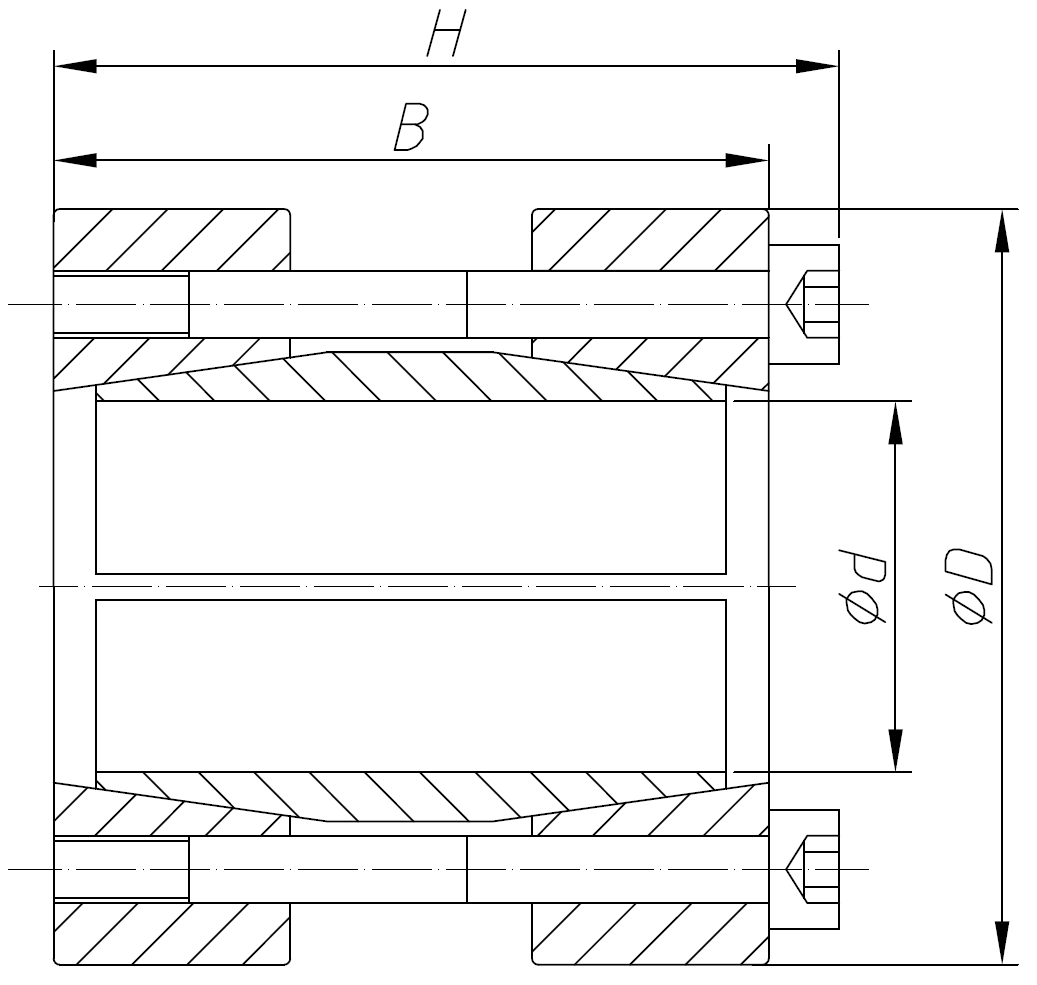

規格型號	基本尺寸 mm		聯接螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	緊固力矩	重量
dxD	B	H	mm	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ma(N·m)	kg
LD CL15x45SK	50	56	M6x4	16.8	0.126	127	17	0.40
LD CL16x45SK	50	56	M6x4	16.8	0.134	119	17	0.40
LD CL17x45SK	50	56	M6x4	16.8	0.142	112	17	0.40
LD CL18x50SK	50	56	M6x4	16.8	0.151	105	17	0.50
LD CL19x50SK	50	56	M6x4	16.8	0.159	100	17	0.50
LD CL20x50SK	50	56	M6x4	16.8	0.168	95	17	0.50
LD CL22x55SK	60	66	M6x4	25.2	0.277	103	17	0.70
LD CL24x55SK	60	66	M6x4	25.2	0.302	95	17	0.73
LD CL25x55SK	60	66	M6x6	25.2	0.315	91	17	0.77
LD CL28x60SK	60	66	M6x6	25.2	0.327	87	17	0.91
LD CL30x60SK	60	66	M6x6	25.2	0.352	81	17	0.81
LD CL32x65SK	60	66	M6x6	31.2	0.378	76	17	0.80
LD CL35x75SK	75	83	M8x4	31.2	0.499	80	42	1.30
LD CL38x75SK	75	83	M8x4	31.2	0.546	73	42	1.20
LD CL40x75SK	75	83	M8x4	31.2	0.592	67	42	1.40
LD CL42x78SK	75	83	M8x4	31.2	0.624	64	42	1.33
LD CL45x85SK	85	93	M8x6	46.8	0.982	74	42	2.30
LD CL48x90SK	85	93	M8x6	46.8	1.053	69	42	2.30
LD CL50x90SK	85	93	M8x6	46.8	1.123	65	42	2.50
LD CL55x95SK	85	93	M8x8	62.4	1.170	62	42	2.40
LD CL60x100SK	85	93	M8x8	62.4	1.710	58	42	3.00
LD CL65x105SK	85	93	M8x8	62.4	1.870	53	42	3.30
LD CL70x115SK	100	110	M10x6	62.4	2.020	49	84	4.10
LD CL75x120SK	100	110	M10x6	91.0	2.120	47	84	3.80
LD CL80x125SK	100	110	M10x8	98.4	3.440	66	84	5.20
LD CL85x130SK	100	110	M10x8	123.0	3.690	62	84	5.50
LD CL90x135SK	100	110	M10x8	123.0	4.920	73	84	7.00
LD CL95x140SK	120	132	M10x8	123.0	5.220	68	84	7.50
LD CL100x150SK	120	132	M12x8	144.0	5.530	65	145	7.80
LD CL105x155SK	120	132	M12x8	144.0	5.840	57	145	7.90
LD CL110x160SK	120	132	M12x8	180.0	7.200	65	145	10.40
