不銹鋼通用大型輸送鏈

不銹鋼通用大型輸送鏈與普通輸送鏈結構（鏈板、滾子、套筒、銷軸）一樣，滾子有：P型大滾子、S型小滾子、F型帶邊滾子、無滾子四種類型。采用相當于SUS304不銹鋼材質具有較高耐腐蝕性。可使用溫度區域從-20°C到400°C，可對應更廣泛溫度區域。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 不銹鋼通用大型輸送鏈類型分為： S型小滾子、M型滾子、N型滾子、R型大滾子、F型帶肩滾子。

◎ S型滾子：滾子的直徑小于聯接板的高度。這樣有利于保護鏈輪輪齒和鏈條的套筒，這種型式的鏈常用于抓斗式提升系統以及其它一些磨料的輸送。

◎ M型滾子：滾子外徑比S滾子外徑略大。

◎ N型滾子：滾子外徑和M滾子相同,銷軸徑比M滾子的強度提升型。

◎ R型大滾子：最基本的,具有通用性的滾子形式，具有滾子負荷容量大，摩擦抵抗系數低的特點。

◎ F型滾子：是帶法蘭的，把它加工成這種結構是為了使用一種軌道來對鏈條進行導向。因此這種型式的鏈條常用在大型臥式或傾斜式輸送線上。

◎ 采用相當于SUS304不銹鋼材質具有較高耐腐蝕性。

◎ 與涂層鏈條相比，具有出色的耐腐蝕性，而且可使用于水里中、酸性以及堿性的腐蝕性環境。

◎ 可使用溫度區域從-20°C到400°C，可對應更廣泛溫度區域。

◎ 相當于SUS304材質自身幾乎沒有磁性，因為實施了冷鍛加工使其弱帶磁性。

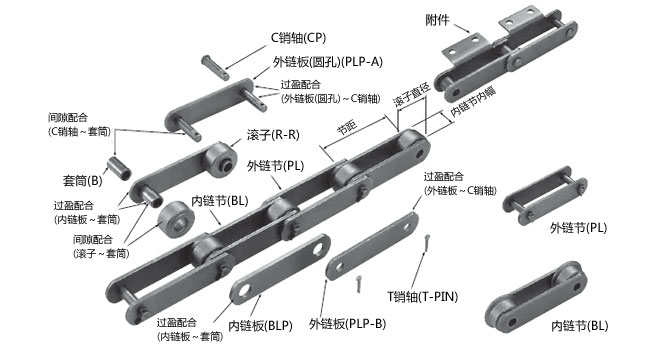

結構圖

型號表示·訂購方法

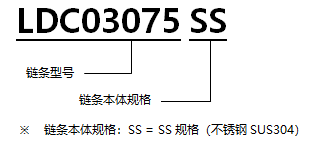

1.型號表示

2. 訂購鏈條時的注意事項

當滾子鏈條型號不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

鏈條規格尺寸

隆德鏈號	滾子形式	最大容許張力		節距	附件尺寸
				節距	R型滾子		F型滾子					S型滾子		M型滾子		N型滾子
				P	R	E	R	F	E	e	Z	R	E	R	E	R	E
		kN	kgf	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDC03075SS	R-F-S	3000	7100	75	31.8	15.5	31.8	42	12	1.8	4.3	15.9	15.5	-	-	-	-
LDC03100SS	R-F-S	3000	7100	100	31.8	15.5	31.8	42	12	1.8	4.3	15.9	15.5	-	-	-	-
LDC03150SS	R-F-S	3000	7100	150	31.8	15.5	31.8	42	12	1.8	4.3	15.9	15.5	-	-	-	-
LDC430SS	R-S	5500	10000	101.6	38.1	19	-	-	-	-	-	20.1	19	-	-	-	-
LDC05075SS	S	7000	14500	75	40	19	40	50	14	2.5	4.5	22.2	19	-	-	-	-
LDC05100SS	R-F-S	7000	14500	100	40	19	40	50	14	2.5	4.5	22.2	19	-	-	-	-
LDC05150SS	R-F-S	7000	14500	150	40	19	40	50	14	2.5	4.5	22.2	19	-	-	-	-
LDC204SS	S	8000	14500	66.2	-	-	-	-	-	-	-	22.2	23	25.4	23	-	-
LDC450SS	R-F-S-M	8000	14500	101.6	44.5	23	44.5	55	18	2.5	6.5	22.2	23	25.4	23	-	-
LDC08125SS	R-F-S-M	8000	14500	125	44.5	23	44.5	55	18	2.5	6.5	22.2	23	25.4	23	-	-
LDC08150SS	R-F-S-M	8000	14500	150	44.5	23	44.5	55	18	2.5	6.5	22.2	23	25.4	23	-	-
LDC650SS	R-F-S-M	8000	14500	152.4	50.8	26	50.8	65	20	3	7	25.4	26	31.8	26	-	-
LDC10100SS	R-S-M	11500	23000	100	50.8	27	50.8	65	20	3	7	29	27	31.8	27	-	-
LDC10125SS	R-F-S-M	11500	23000	125	50.8	27	50.8	65	20	3	7	29	27	31.8	27	-	-
LDC10150SS	R-F-S-M	11500	23000	150	50.8	27	50.8	65	20	3	7	29	27	31.8	27	-	-
LDC214SS	R-S-M	13000	24500	101.6	44.5	27	-	-	-	-	-	31.8	27	34.9	27	-	-
LDC205SS	S	13000	24500	78.11	-	-	-	-	-	-	-	31.8	27	-	-	-	-
LDC6205SS	R-F-S-M	19000	28500	152.4	57.2	32	57.2	70	25	3.5	9	34.9	32	38.1	32	-	-
LDC12200SS	R-F-S-M	19000	28500	200	65	32	65	80	24	4	8	34.9	32	38.1	32	-	-
LDC12250SS	R-F-S-M	19000	28500	250	65	32	65	80	24	4	8	34.9	32	38.1	32	-	-
LDC17200SS	R-F-S-M	25000	39500	200	80	44	80	100	34	5	12	40.1	44	44.4	44	-	-
LDC17250SS	R-F-S-M	25000	39500	250	80	44	80	100	34	5	12	40.1	44	44.4	44	-	-
LDC17300SS	R-F-S-M	25000	39500	300	80	44	80	100	34	5	12	40.1	44	44.4	44	-	-
LDC212SS	R-S-M	21000	39500	152.4	69.9	32.5	-	-	-	-	-	40.1	32.5	44.4	32.5	-	-
LDC26200SS	S-M	32000	53000	200	100	50	100	125	38	6	13	44.5	50	50.8	50	-	-
LDC26250SS	R-F-S-M	32000	53000	250	100	50	100	125	38	6	13	44.5	50	50.8	50	-	-
LDC26300SS	R-F-S-M	32000	53000	300	100	50	100	125	38	6	13	44.5	50	50.8	50	-	-
LDC26450SS	R-F-S-M	32000	53000	450	100	50	100	125	38	6	13	44.5	50	50.8	50	-	-
LDC36250SS	S-M	48500	69500	250	125	56	125	150	42	7	14	50.8	56	57.2	56	57.2	65
LDC36300SS	R-F-S-M	48500	69500	300	125	56	125	150	42	7	14	50.8	56	57.2	56	57.2	65
LDC36450SS	R-F-S-M	48500	69500	450	125	56	125	150	42	7	14	50.8	56	57.2	56	57.2	65
LDC3660SS	R-F-S-M	48500	69500	600	125	56	125	150	42	7	14	50.8	56	57.2	56	57.2	65
LDC52300SS	R-F-S	54000	105000	300	140	65	140	170	49	8	16.5	57.2	65	-	65	-	-
LDC52450SS	R-F-S	54000	105000	450	140	65	140	170	49	8	16.5	57.2	65	-	65	-	-
LDC52600SS	R-F-S	54000	105000	600	140	65	140	170	49	8	16.5	57.2	65	-	65	-	-
LDC60300SS	R-F-N	62000	106000	300	140	68	140	170	49	8	16.5	-	-	-	68	70	75
LDC60350SS	R-F-N	62000	106000	350	140	68	140	170	49	8	16.5	-	-	-	68	70	75
LDC60400SS	R-F-N	62000	106000	400	140	68	140	170	49	8	16.5	-	-	-	68	70	75
LDC90350SS	N	9000	166000	350	170	76	170	205	56	10	18	-	-	-	76	85	86
LDC90400SS	R-F-N	9000	166000	400	170	76	170	205	56	10	18	-	-	-	76	85	86
LDC90500SS	R-F-N	9000	166000	500	170	76	170	205	56	10	18	-	-	-	76	85	86
LDC120400SS	R-N	113000	225000	400	200	87	200	240	64	11.5	20.5	-	-	-	87	100	97
LDC120600SS	R-F-N	113000	225000	600	200	87	200	240	64	11.5	20.5	-	-	-	87	100	97

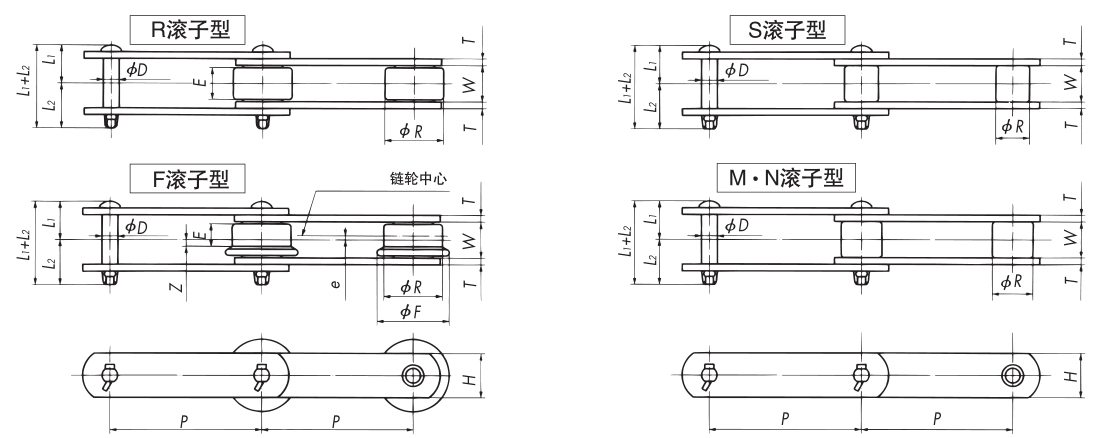

隆德鏈號	滾子形式	尺寸
		W	T	H	D	L1	L2	L1+L2
		mm	mm	mm	mm	mm	mm	mm
LDC03075SS	R-F-S	16.1	3.2	22	7.9	17.5	19.5	37
LDC03100SS	R-F-S	16.1	3.2	22	7.9	17.5	19.5	37
LDC03150SS	R-F-S	16.1	3.2	22	7.9	17.5	19.5	37
LDC430SS	R-S	22.6	4.5（5.0）	25.4	9.7	25.5	29.5	55
LDC05075SS	S	22	4.5	32	11.1	24.6	29.6	54.2
LDC05100SS	R-F-S	22	4.5	32	11.1	24.6	29.6	54.2
LDC05150SS	R-F-S	22	4.5	32	11.1	24.6	29.6	54.2
LDC204SS	S	27	6.3（6.0）	28.6	11.1	30.7	35.6	66.3
LDC450SS	R-F-S-M	27	6.3（6.0）	28.6	11.1	30.7	35.6	66.3
LDC08125SS	R-F-S-M	27	6.3（6.0）	28.6	11.1	30.7	35.6	66.3
LDC08150SS	R-F-S-M	27	6.3（6.0）	28.6	11.1	30.7	35.6	66.3
LDC650SS	R-F-S-M	30.2	6.3（6.0）	38.1	11.1	32.3	37.3	69.6
LDC10100SS	R-S-M	30	6.3（6.0）	38.1	14.3	32.7	39.2	71.9
LDC10125SS	R-F-S-M	30	6.3（6.0）	38.1	14.3	32.7	39.2	71.9
LDC10150SS	R-F-S-M	30	6.3（6.0）	38.1	14.3	32.7	39.2	71.9
LDC214SS	R-S-M	31.6	7.9	38.1	15.9	37.2	43.7	80.9
LDC205SS	S	37.1	7.9	38.1	15.9	40	46.4	86.4
LDC6205SS	R-F-S-M	37.1	7.9	44.5	15.9	40	46.4	86.4
LDC12200SS	R-F-S-M	37.1	7.9	44.5	15.9	40	46.4	86.4
LDC12250SS	R-F-S-M	37.1	7.9	44.5	15.9	40	46.4	86.4
LDC17200SS	R-F-S-M	51.4	9.5（10）	50.8	19.05	51.5	60	111.5
LDC17250SS	R-F-S-M	51.4	9.5（10）	50.8	19.05	51.5	60	111.5
LDC17300SS	R-F-S-M	51.4	9.5（10）	50.8	19.05	51.5	60	111.5
LDC212SS	R-S-M	37.1	9.5（10）	50.8	19.05	44.2	57.7	96.9
LDC26200SS	S-M	57.2	9.5（10）	63.5	22.2	55.2	62.7	117.9
LDC26250SS	R-F-S-M	57.2	9.5（10）	63.5	22.2	55.2	62.7	117.9
LDC26300SS	R-F-S-M	57.2	9.5（10）	63.5	22.2	55.2	62.7	117.9
LDC26450SS	R-F-S-M	57.2	9.5（10）	63.5	22.2	55.2	62.7	117.9
LDC36250SS	S-M	66.7	12.7	76.2	25.4	68	76	144
LDC36300SS	R-F-S-M	66.7	12.7	76.2	25.4	68	76	144
LDC36450SS	R-F-S-M	66.7	12.7	76.2	25.4	68	76	144
LDC3660SS	R-F-S-M	66.7	12.7	76.2	25.4	68	76	144
LDC52300SS	R-F-S	77	16	76.2	31.8	81.5	91.5	173
LDC52450SS	R-F-S	77	16	76.2	31.8	81.5	91.5	173
LDC52600SS	R-F-S	77	16	76.2	31.8	81.5	91.5	173
LDC60300SS	R-F-N	77	12.7	90	35	77	84	161
LDC60350SS	R-F-N	77	12.7	90	35	77	84	161
LDC60400SS	R-F-N	77	12.7	90	35	77	84	161
LDC90350SS	N	88	16	110	42	90	100	190
LDC90400SS	R-F-N	88	16	110	42	90	100	190
LDC90500SS	R-F-N	88	16	110	42	90	100	190
LDC120400SS	R-N	100	19	130	50	106	113	219
LDC120600SS	R-F-N	120	19	130	50	106	113	219
