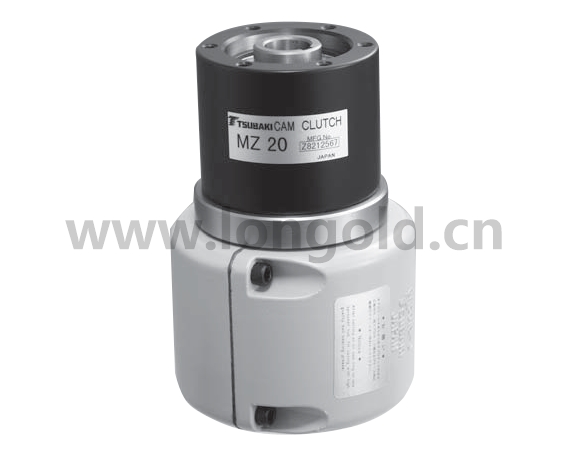

凸輪離合器 MZ-C?MG-C系列

滾子鏈聯軸器安裝在MZ系列、MG系列上的類型。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

MZ-C系列特點

◎ 從低速到高速，用途廣泛。
◎ 所有商品在庫,可立即交貨。
◎ 鏈輪安裝在外環外圈時要進行嵌縫加工
◎ 已封入潤滑脂。
◎ 無需潤滑保養。
◎ 可作為分度及止逆功能進行使用。

MG-C系列特點

◎ 設計緊湊且具有高扭矩傳遞能力，適合中·低速超的超越運轉。
◎ 優于空轉時的耐摩耗性。

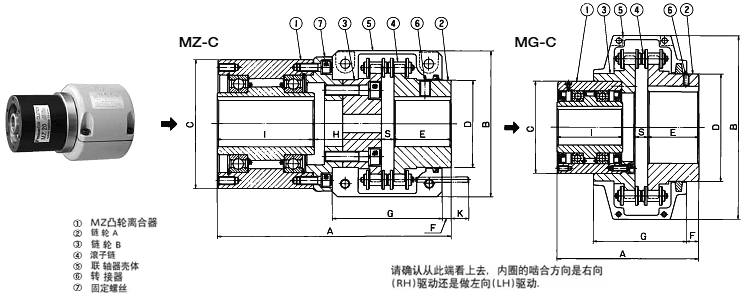

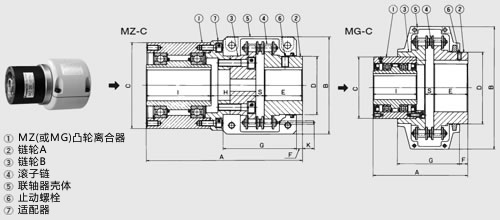

構造

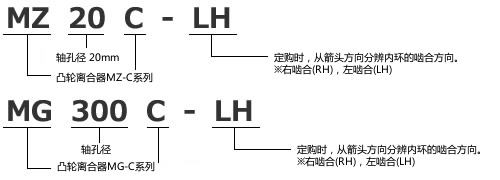

型號表示

型號（內環　左嚙合）	型號（內環　右嚙合）
型號（內環　左嚙合）	型號（內環　右嚙合）
MZ20C-LH	MZ20C-RH
MZ30C-LH	MZ30C-RH
MZ45C-LH	MZ45C-RH
MZ60C-LH	MZ60C-RH
MZ70C-LH	MZ70C-RH

型號	容許最大扭矩		最高空轉轉速 r/min		軸承型號	空轉摩擦扭矩		離合器側軸孔		內環倒角尺寸	聯軸器側軸孔		A	B	C	D	E	F	G	H	I	K	S	質量 kg	滾子鏈聯軸器尺寸
	容許最大扭矩		最高空轉轉速 r/min			空轉摩擦扭矩		離合器側軸孔			聯軸器側軸孔
	N?m	kgf?m	內環	外圈		N?m	kgf?m	直徑 H7	鍵槽		min.	max.
MZ20C-LH	323	33	1900	700	6006ZZ	0.29	0.03	20	6×2.8	0.8	15	40	174	111	80	60	45	7.35	85	52.3	67	12	9.7	6.1	CR5016
MZ30C-LH	735	75	1800	500	6009ZZ	0.39	0.04	30	10×3.3	1.0	15	45	194	122	100	70	45	7.35	85	57.3	82	12	9.7	9.4	CR5018
MZ45C-LH	1620	165	1700	300	6012ZZ	0.69	0.07	45	14×3.8	1.3	20	56	226	142	125	85	56	8.70	106	66.5	92	15	11.5	15.8	CR6018
MZ60C-LH	2110	215	1600	250	6016ZZ	0.98	0.10	60	18×4.4	1.5	20	75	236	167	155	110	56	8.70	106	66.5	102	15	11.5	24.5	CR6022
MZ70C-LH	3040	310	1300	250	6019ZZ	1.27	0.13	70	20×4.9	1.8	25	80	260	186	175	115	63	5.60	130	76.8	105	30	15.2	32.6	CR8018
MZ20C-RH	323	33	1900	700	6006ZZ	0.29	0.03	20	6×2.8	0.8	15	40	174	111	80	60	45	7.35	85	52.3	67	12	9.7	6.1	CR5016
MZ30C-RH	735	75	1800	500	6009ZZ	0.39	0.04	30	10×3.3	1.0	15	45	194	122	100	70	45	7.35	85	57.3	82	12	9.7	9.4	CR5018
MZ45C-RH	1620	165	1700	300	6012ZZ	0.69	0.07	45	14×3.8	1.3	20	56	226	142	125	85	56	8.70	106	66.5	92	15	11.5	15.8	CR6018
MZ60C-RH	2110	215	1600	250	6016ZZ	0.98	0.10	60	18×4.4	1.5	20	75	236	167	155	110	56	8.70	106	66.5	102	15	11.5	24.5	CR6022
MZ70C-RH	3040	310	1300	250	6019ZZ	1.27	0.13	70	20×4.9	1.8	25	80	260	186	175	115	63	5.60	130	76.8	105	30	15.2	32.6	CR8018

型號（內環　左嚙合）	型號（內環　右嚙合）
型號（內環　左嚙合）	型號（內環　右嚙合）
MG300C-LH	MG300C-RH
MG400C-LH	MG400C-RH
MG500C-LH	MG500C-RH
MG600C-LH	MG600C-RH
MG700C-LH	MG700C-RH
MG750C-LH	MG750C-RH
MG800C-LH	MG800C-RH
MG900C-LH	MG900C-RH
MG1000C-LH	MG1000C-RH

型號	容許最大扭矩		空轉摩擦扭矩		最高空轉轉速 r/min		基礎動態額定負載 Cr		基礎靜態額定負載 Cor		離合器側軸孔		聯軸器側軸孔		A	B	C h7	D	E	F	G	S	I	滾子鏈聯軸器尺寸	質量 kg
	容許最大扭矩		空轉摩擦扭矩		最高空轉轉速 r/min		基礎動態額定負載 Cr		基礎靜態額定負載 Cor		離合器側軸孔		聯軸器側軸孔
	N?m	kgf?m	N?m	kgf?m	內環	外圈	N	kgf	N	kgf	直徑 H7	鍵槽	min.	max.
MG300C -LH	314	32	0.23	0.023	2800	900	8670	880	5930	605	19.0	5×2	20	56	155	142	77	85	56	8.7	106	11.5	63	CR6018	8.5
MG400C -LH	539	55	0.29	0.029	2600	800	9070	925	6420	655	22.0	5×2	20	75	160	167	88	110	56	8.7	106	11.5	70	CR6022	13.5
MG500C -LH	1620	165	0.51	0.052	2400	800	13430	1370	10000	1020	31.5	7×3	30	100	195	220	108	140	71	13.55	130	15.2	89	CR8022	28.0
MG600C -LH	3140	320	0.85	0.086	2100	700	20680	2110	17740	1810	50.0	12×3.5	45	125	250	307	136	170	90	14.8	181	22.7	95	CR12018	52.0
MG700C -LH	5880	600	1.70	0.173	1500	500	28520	2910	27240	2780	70.0	18×6	55	150	275	357	180	210	100	24.8	181	22.7	127	CR12022	80.0
MG750C -LH	9500	970	3.43	0.35	1800	600	47900	4880	47800	4870	85.0	24×6	60	160	340	406	200	224	112	2.1	250	30.1	153	CR16018	147
MG800C -LH	17600	1800	5.39	0.55	1300	475	71300	7270	74800	7630	110	28×7	75	200	370	472	250	280	140	30.0	250	30.1	158	CR16022	182
MG900C -LH	24500	2500	6.77	0.69	1200	400	98800	10100	108000	11000	135	35×9	98	260	496	578	300	374	241	121.7	280	37.5	165	CR20022	420
MG1000C -LH	33800	3450	8.14	0.83	1200	325	157000	15900	168000	17100	160	38×10	108	285	510	-	370	408	241	-	-	37.5	188	RS200 -2-240	470
MG300C -RH	314	32	0.23	0.023	2800	900	8670	880	5930	605	19.0	5×2	20	56	155	142	77	85	56	8.7	106	11.5	63	CR6018	8.5
MG400C -RH	539	55	0.29	0.029	2600	800	9070	925	6420	655	22.0	5×2	20	75	160	167	88	110	56	8.7	106	11.5	70	CR6022	13.5
MG500C -RH	1620	165	0.51	0.052	2400	800	13430	1370	10000	1020	31.5	7×3	30	100	195	220	108	140	71	13.55	130	15.2	89	CR8022	28.0
MG600C -RH	3140	320	0.85	0.086	2100	700	20680	2110	17740	1810	50.0	12×3.5	45	125	250	307	136	170	90	14.8	181	22.7	95	CR12018	52.0
MG700C -RH	5880	600	1.70	0.173	1500	500	28520	2910	27240	2780	70.0	18×6	55	150	275	357	180	210	100	24.8	181	22.7	127	CR12022	80.0
MG750C -RH	9500	970	3.43	0.35	1800	600	47900	4880	47800	4870	85.0	24×6	60	160	340	406	200	224	112	2.1	250	30.1	153	CR16018	147
MG800C -RH	17600	1800	5.39	0.55	1300	475	71300	7270	74800	7630	110	28×7	75	200	370	472	250	280	140	30.0	250	30.1	158	CR16022	182
MG900C -RH	24500	2500	6.77	0.69	1200	400	98800	10100	108000	11000	135	35×9	98	260	496	578	300	374	241	121.7	280	37.5	165	CR20022	420
MG1000C -RH	33800	3450	8.14	0.83	1200	325	157000	15900	168000	17100	160	38×10	108	285	510	-	370	408	241	-	-	37.5	188	RS200 -2-240	470
