產品中心

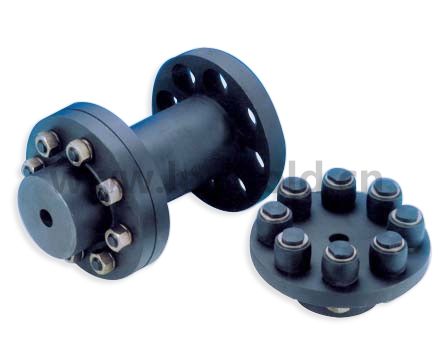

GL聯軸器

聯軸器屬于機械通用零部件范疇，用來連接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 聯軸器屬于機械通用零部件范疇，用來連接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。

◎ 在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。

◎ 聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。

◎ 一般動力機大都借助于聯軸器與工作機相聯接，是機械產品軸系傳動最常用的連接部件。

◎ 材料可以GG25或S45C。

◎ 表面加工和磷化后，它們以高精度，并且在使用中耐用。

注意事項

* 聯軸器應根據程度Q6.3當旋轉速度達到其極限的1/2來實現動態平衡。

型號表示

（1）彈性聯軸器：GL規格

（2）尺碼：聯軸器外徑112mm

（3）中間體高度100mm

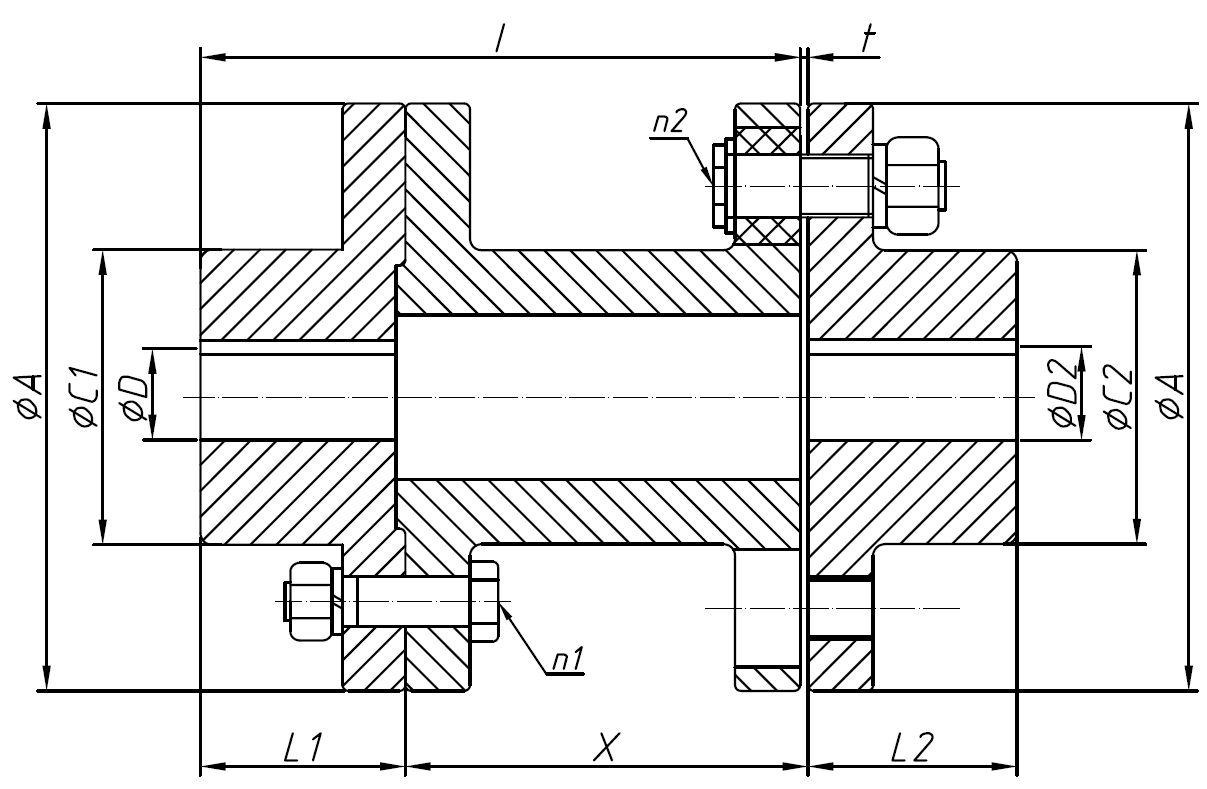

型號	基本尺寸						孔徑		n1	n2	最大轉矩	最大轉速	轉動慣量	重量
AxX	L	L1	L2	C1	C2	t	預制	max.	n1	n2	N·m	rpm	kg·cm2	kg
LDGL-112x100	134	37	40	50	50	3	11	28	4	4	33	4000	79	5.53
LDGL-125x100	139	42	45	56	56	3	11	32	4	4	73	4000	140	7.47
LDGL-140x100	144	47	50	71	71	3	11	38	6	6	130	4000	220	9.90
LDGL-140x140	184	47	50	71	71	3	11	38	6	6	130	4000	230	10.50
LDGL-160x100	150	53	56	80	80	3	11	45	8	8	200	4000	380	12.80
LDGL-160x140	190	53	56	80	80	3	11	45	8	8	200	4000	390	13.60
LDGL-180x100	157	60	63	90	90	3	11	50	8	8	230	3500	620	16.60
LDGL180x140	197	60	63	90	90	3	11	50	8	8	230	3500	630	17.50
LDGL-180x180	237	60	63	90	90	3	11	50	8	8	230	3500	640	18.40
LDGL-200x140	203	67	71	100	100	4	18	56	8	8	440	3200	1200	26.70
LDGL-200x180	243	67	71	100	100	4	18	56	8	8	440	3200	1300	27.80
LDGL-200x220	283	67	71	100	100	4	18	56	8	8	440	3200	1300	28.90
LDGL-224x140	212	76	80	112	112	4	18	63	8	8	510	2850	2000	33.90
LDGL-224x180	252	76	80	112	112	4	18	63	8	8	510	2850	2000	35.30
LDGL-224x220	292	76	80	112	112	4	18	63	8	8	510	2850	2000	36.70
LDGL-250x140	222	86	90	125	125	4	20	71	8	8	850	2550	3600	49.60
LDGL-250x180	262	86	90	125	125	4	20	71	8	8	850	2550	3700	51.50
LDGL-250x220	302	86	90	125	125	4	20	71	8	8	850	2550	3700	53.40
LDGL-250x260	342	86	90	125	125	4	20	71	8	8	850	2550	3800	55.30
LDGL-280x180	272	96	100	140	140	4	30	80	8	8	1500	2300	6200	69.40
LDGL-280x220	312	96	100	140	140	4	30	80	8	8	1500	2300	6300	71.80
LDGL-280x260	352	96	100	140	140	4	30	80	8	8	1500	2300	6400	74.20
LDGL-280x300	392	96	100	140	140	4	30	80	8	8	1500	2300	6500	76.60
LDGL-315x180	284	108	112	160	160	4	32	90	10	10	2200	2050	10000	90.60
LDGL-315x220	324	108	112	160	160	4	32	90	10	10	2200	2050	10000	93.70
LDGL-315x260	364	108	112	160	160	4	32	90	10	10	2200	2050	11000	96.80
LDGL-315x300	404	108	112	160	160	4	32	90	10	10	2200	2050	11000	99.80
