套筒鏈條

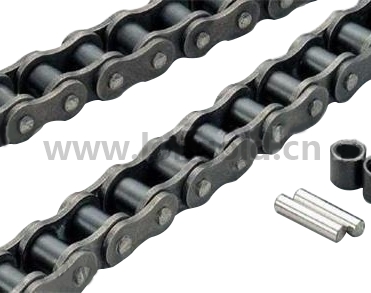

套筒鏈條是一種組成零件中沒有滾子，套筒表面在嚙合時直接與鏈輪齒接觸的鏈條。套筒鏈條更適于高速工況下或精密傳動的設備。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

套筒鏈條的特點

◎ 套筒鏈?zhǔn)且环N組成零件中沒有滾子，套筒表面在嚙合時直接與鏈輪齒接觸的鏈條。

◎ 套筒鏈更適于高速工況下或精密傳動的設備。

◎ 與滾子鏈相比，套筒鏈由于沒有滾子，因此套筒的壁厚可以增加，導致抗擠壓和抗沖擊強度加大。

◎ 套筒鏈無滾子，零件減少，鏈節之間的精度更高，傳動噪聲降低。

型號表示·訂購方法

1.型號表示

2.訂購方法

◎ 標準包裝訂購

LD鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

◎ 按所需長度訂購

可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。

3. 訂購鏈條時的注意事項

當鏈條型號不明確時

◎ 必須確認鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 鏈條的鏈板上刻有鏈條的尺寸、規格可供確認。

◎ 請測量鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

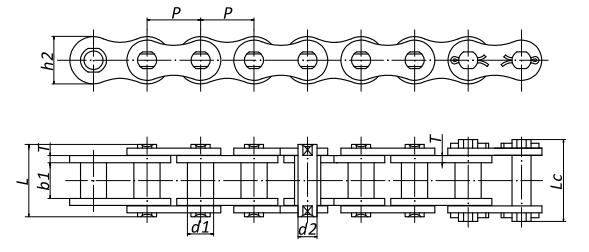

套筒鏈條尺寸參數

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑	銷軸長度		鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1	b1	d2	L	Lc	h2	t/T	Q	平均抗拉強度	每米長重
	P	max	min	max	max	max	max	max	min	Q₀	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDP15-B	15.00	9.00	14.00	6.00	25.3	30.0	14.00	2.03	12.5/2852.5	13.75	1.15
LDP19.05-B	19.05	12.70	12.50	7.50	31.6	33.6	20.00	4.15/3.25	50.0/11248	55.00	2.56
LDP20-B	20.00	12.00	16.00	8.00	33.0	36.0	18.00	3.00	25.0/5624	27.50	2.14
LDP20-B-F3	20.00	12.00	16.00	8.00	33.0	36.0	19.00	3.00	25.0/5624	27.50	2.03
*LDCP20-B	20.00	12.00	16.00	8.00	33.0	34.7	18.00	3.00	25.0/5624	27.50	2.25
LDP25-B	25.00	15.00	18.00	10.00	35.0	39.0	24.00	3.00	31.5/7086	34.70	3.17
LDP25-B-F1	25.00	15.00	18.00	10.00	35.0	39.0	24.00	3.00	31.5/7086	34.70	2.67
LDP30-B-F2	30.00	17.00	20.00	11.00	41.0	45.4	28.00	4.00	40.0/8998	44.00	4.25
LDP30-B-F6	30.00	17.00	20.00	11.00	42.4	46.0	28.00	4.00	40.0/8998	44.00	3.75
LDP35-B-F2	35.00	18.00	22.00	12.00	44.5	48.0	30.00	4.00	50.0/11248	55.00	4.33
LDP35-B-F5	35.00	18.00	22.00	12.00	44.5	48.0	30.00	4.00	50.0/11248	55.00	3.77
LDP36-B	36.00	18.00	22.00	12.50	44.5	49.0	30.00	4.00	60.0/13497	66.00	4.20
LDP40-B	40.00	20.00	25.00	14.00	52.4	57.0	35.00	5.00	63.0/14172	69.30	5.43
LDP45-B	45.00	22.00	30.00	16.00	62.0	66.5	40.00	6.00	80.0/17996	88.00	7.54
LDP50-B	50.00	26.00	35.00	18.00	68.0	73.5	44.00	6.00	100.0/22495	110.00	8.90
*LDCP50.8-B	50.80	18.50	25.00	14.50	53.5	57.5	40.00	5.00	120.0/26994	132.00	6.30
LDP55-B	55.00	30.00	45.00	20.00	88.0	93.5	49.00	8.00	125.0/28119	137.50	13.92
LDP55-B-F1	55.00	30.00	45.00	20.00	88.0	110.0	49.00	8.00	125.0/28119	137.50	13.92
LDP60-B	60.00	32.00	50.00	22.00	94.1	99.5	55.00	8.00	160.0/35993	176.00	15.20
LDP70-B	70.00	30.00	65.00	30.00	117.0	130.0	67.00	10.00	250.0/57050	275.00	26.27
LDP80-B	80.00	44.00	70.00	32.00	131.0	150.0	75.00	12.00	315.0/71883	346.00	31.80

*直鏈板
