您所在位置：首頁>>產品展示>>頂板鏈/鏈板>>塑料頂板鏈

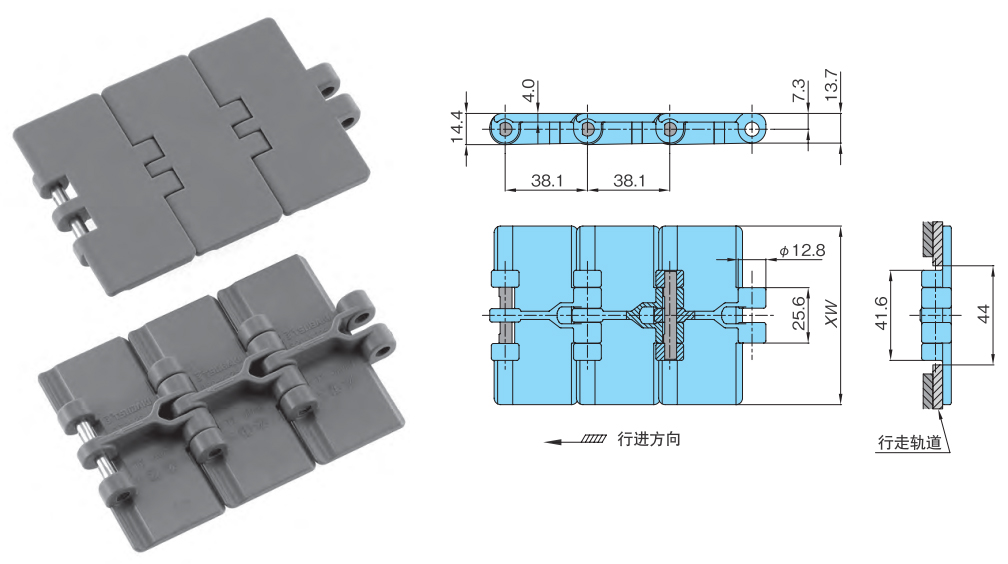

塑料頂板鏈TTP規格

世界通用標準類型的頂板鏈條。頂板幅寬尺寸豐富，可對應各種大型搬運物。全樹脂材質，輕量，安裝交換容易。在水潤滑的場合，使用壽命比不銹鋼銷規格長。用途廣泛。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 頂板幅寬尺寸豐富，可對應各種大型搬運物。

型號表示

（1）型號

（2）頂板幅寬: mm。826=82.6mm

（3）塑料銷記號: 無記號-不銹鋼銷, P-塑料銷

（4）無記號-普通規格, LFW/LFG/LFB-低摩擦耐磨損規格, ALF-超低摩擦?耐磨耗規格, WR-低摩擦規格, DIA/DIY-耐沖擊規格, KV-耐熱高速規格

規格	規格代號	外觀顏色	對應	容許張力 kN	容許速度 m/min		可使用溫度范圍 ?C	銷材質
規格	規格代號	外觀顏色	對應	容許張力 kN	有潤滑	無潤滑	可使用溫度范圍 ?C	銷材質
普通	無	灰色	請參照詳細內容。	0.83	100	50	-20～80	SUS304
低摩擦耐磨損	LFW	白色	請參照詳細內容。	0.83	100	50	-20～80	SUS304
低摩擦耐磨損	LFG	潔凈	請參照詳細內容。	0.83	100	50	-20～80	SUS304
低摩擦耐磨損	LFB	褐色	請參照詳細內容。	0.83	100	50	-20～80	SUS304
低摩擦耐磨損	HG	藍色	請參照詳細內容。	0.83	100	50	-20～80	SUS304
超低摩擦	ULF	藍色	請參照詳細內容。	0.83	100	50	-20～80	SUS304
低摩擦	WR	深綠色	請參照詳細內容。	0.83	100	50	-20～80	SUS304
耐熱高速	KV150	黑色	▲	請咨詢
耐熱高速	KV180	黑色	▲	請咨詢
耐熱高速	KV250	黑色	×	－	－	－	－	-
高速	HS	奶油黃	○	請咨詢
耐化學品	Y	亞光白色	○	請咨詢
導電	E	黑色	○	請咨詢
耐沖擊	DIA	奶油黃	▲	請咨詢
耐沖擊	DIY	潔凈	▲	請咨詢
抗菌防霉	MWS	奶油黃	▲	請咨詢
金屬檢測	MPD	黑色	▲	請咨詢
金屬檢測	MPW	黑色	▲	請咨詢

型號	鏈條寬度X mm	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格/鏈節	交貨期


TTP635	63.5	80	0.8	○	請咨詢	請咨詢
TTP762	76.2	80	0.9	○	請咨詢	請咨詢
TTP826	82.6	80	0.9	●	請咨詢	請咨詢
TTP1016	101.6	80	1.0	○	請咨詢	請咨詢
TTP1143	114.3	80	1.0	●	請咨詢	請咨詢
TTP1270	127.0	80	1.1	○	請咨詢	請咨詢
TTP1524	152.4	80	1.2	○	請咨詢	請咨詢
TTP1651	165.1	80	1.3	○	請咨詢	請咨詢
TTP1905	190.5	80	1.4	●	請咨詢	請咨詢
型號	鏈條寬度X mm	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格/鏈節	交貨期


TTP635-LFW	63.5	80	0.8	○	請咨詢	請咨詢
TTP762-LFW	76.2	80	0.9	○	請咨詢	請咨詢
TTP826-LFW	82.6	80	0.9	○	請咨詢	請咨詢
TTP1016-LFW	101.6	80	1.0	○	請咨詢	請咨詢
TTP1143-LFW	114.3	80	1.0	○	請咨詢	請咨詢
TTP1270-LFW	127.0	80	1.1	○	請咨詢	請咨詢
TTP1524-LFW	152.4	80	1.2	○	請咨詢	請咨詢
TTP1651-LFW	165.1	80	1.3	○	請咨詢	請咨詢
TTP1905-LFW	190.5	80	1.4	○	請咨詢	請咨詢
型號	鏈條寬度X mm	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格/鏈節	交貨期


TTP635-LFG	63.5	80	0.8	○	請咨詢	請咨詢
TTP762-LFG	76.2	80	0.9	○	請咨詢	請咨詢
TTP826-LFG	82.6	80	0.9	●	請咨詢	請咨詢
TTP1016-LFG	101.6	80	1.0	○	請咨詢	請咨詢
TTP1143-LFG	114.3	80	1.0	●	請咨詢	請咨詢
TTP1270-LFG	127.0	80	1.1	○	請咨詢	請咨詢
TTP1524-LFG	152.4	80	1.2	○	請咨詢	請咨詢
TTP1651-LFG	165.1	80	1.3	○	請咨詢	請咨詢
TTP1905-LFG	190.5	80	1.4	●	請咨詢	請咨詢
型號	鏈條寬度X mm	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格/鏈節	交貨期


TTP635-LFB	63.5	80	0.8	○	請咨詢	請咨詢
TTP762-LFB	76.2	80	0.9	○	請咨詢	請咨詢
TTP826-LFB	82.6	80	0.9	●	請咨詢	請咨詢
TTP1016-LFB	101.6	80	1.0	○	請咨詢	請咨詢
TTP1143-LFB	114.3	80	1.0	●	請咨詢	請咨詢
TTP1270-LFB	127.0	80	1.1	○	請咨詢	請咨詢
TTP1524-LFB	152.4	80	1.2	○	請咨詢	請咨詢
TTP1651-LFB	165.1	80	1.3	○	請咨詢	請咨詢
TTP1905-LFB	190.5	80	1.4	●	請咨詢	請咨詢
TTP826-HG	82.6	80	0.9	○	請咨詢	請咨詢
TTP1143-HG	114.3	80	1.0	○	請咨詢	請咨詢
型號	鏈條寬度X mm	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格/鏈節	交貨期


TTP635-ULF	63.5	80	0.8	○	請咨詢	請咨詢
TTP762-ULF	76.2	80	0.9	○	請咨詢	請咨詢
TTP826-ULF	82.6	80	0.9	●	請咨詢	請咨詢
TTP1016-ULF	101.6	80	1.0	○	請咨詢	請咨詢
TTP1143-ULF	114.3	80	1.0	●	請咨詢	請咨詢
TTP1270-ULF	127.0	80	1.1	○	請咨詢	請咨詢
TTP1524-ULF	152.4	80	1.2	○	請咨詢	請咨詢
TTP1651-ULF	165.1	80	1.3	○	請咨詢	請咨詢
TTP1905-ULF	190.5	80	1.4	○	請咨詢	請咨詢
型號	鏈條寬度X mm	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格/鏈節	交貨期


TTP635-WR	63.5	80	0.8	○	請咨詢	請咨詢
TTP762-WR	76.2	80	0.9	○	請咨詢	請咨詢
TTP826-WR	82.6	80	0.9	●	請咨詢	請咨詢
TTP1016-WR	101.6	80	1.0	○	請咨詢	請咨詢
TTP1143-WR	114.3	80	1.0	●	請咨詢	請咨詢
TTP1270-WR	127.0	80	1.1	○	請咨詢	請咨詢
TTP1524-WR	152.4	80	1.2	○	請咨詢	請咨詢
TTP1651-WR	165.1	80	1.3	○	請咨詢	請咨詢
TTP1905-WR	190.5	80	1.4	○	請咨詢	請咨詢

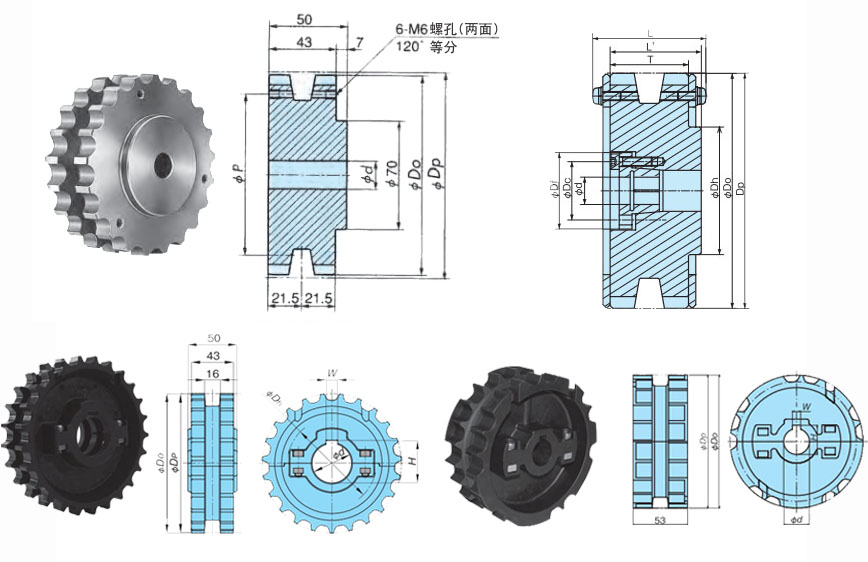

型號	齒數	有效齒數	螺距直徑	預制孔徑	最大軸孔徑 mm	型
型號	齒數	有效齒數	mm	mm	最大軸孔徑 mm	型
TTP912T	19	9?	117.34	18	40	一體型
TTP1012T	21	10?	129.26
TTP1112T	23	11?	141.22
TTP1212T	25	12?	153.20

型號	齒數	有效齒數	螺距直徑	軸孔徑	型
型號	齒數	有效齒數	mm	mm	型
TTP912T-S□□	19	9?	117.34	15～45	一體型
TTP1012T-S□□	21	10?	129.26
TTP1112T-S□□	23	11?	141.22
TTP1212T-S□□	25	12?	153.20

型號	齒數	有效齒數	螺距直徑	軸孔徑	型
			mm	mm
TP-C12057NT-SPR	21	10?	129.26	25	拼合式
TP-C12058NT-SPR				30
TP-C12059NT-SPR				35
TP-C12060NT-SPR				40
TP-C12104NT-SPR	23	11?	141.22	25
TP-C12105NT-SPR				30
TP-C12106NT-SPR				35
TP-C12107NT-SPR				40
TP-C12069NT-SPR	25	12?	153.20	25
TP-C12070NT-SPR				30
TP-C12071NT-SPR				35
TP-C12072NT-SPR				40

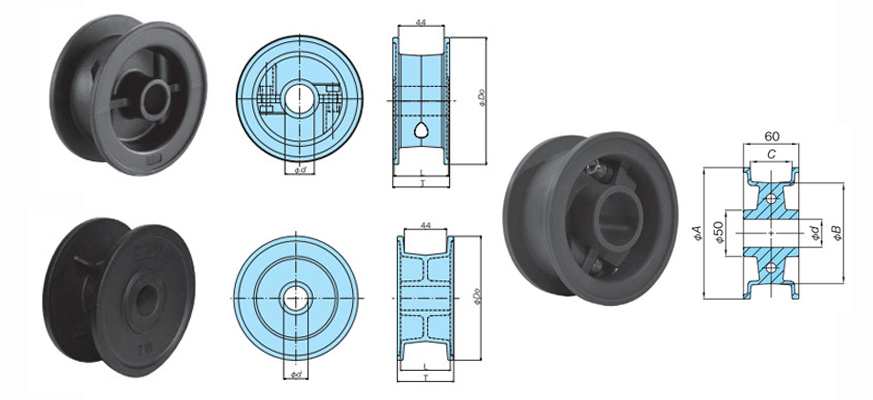

型號	鏈輪當量齒數	外徑	軸孔徑	型
型號	鏈輪當量齒數	mm	mm	型
TP-C12200BT-IW	21	129.8	25	一體型
TP-C12201BT-IW			30
TP-C12203BT-IW			40
TP-C12212BT-IW	23	142.2	25
TP-C12213BT-IW			30
TP-C12215BT-IW			40
TP-C12204BT-IW	25	154.7	25
TP-C12205BT-IW			30
TP-C12207BT-IW			40
TP-C12077BT-IW	21	129.8	25	拼合式
TP-C12078BT-IW			30
TP-C12079BT-IW			35
TP-C12080BT-IW			40
TP-C121928BT-IW	23	142.2	25
TP-C121929BT-IW			30
TP-C121930BT-IW			35
TP-C121931BT-IW			40
TP-C12081BT-IW	25	154.7	25
TP-C12082BT-IW			30
TP-C12083BT-IW			35
TP-C12084BT-IW			40

導軌	材質代號	型號		厚度	寬
導軌	材質代號	主體	端板	mm	mm
PR型	PMW	PR520-PMW	PRE520-PMW	5	20
PR型	M	PR520-M	PRE520-M	5	20
PR-PH型	PLF	PR-PH□□□-PLF	PR-PH□□□E-PLF	3～5	20～40
